Drenagem linear ligada ao ralo

Para áreas grandes ou com muita água, os trechos lineares levam a água até um ralo sifonado. São soldados ao ralo na fábrica e entregues prontos para chumbar.

CANALETA DE FENDA

Abertura estreita e contínua

Recolhe a água ao longo de todo o trecho, sem grelha solta. As abas aparentes ficam rentes e integradas ao piso, o que facilita a limpeza e ajuda a resistir à passagem de carrinhos e empilhadeiras.

Largura: 80 mm
Comprimento: Até 6 m de cada lado do ralo com caimento de 1%
Trechos longos: Módulos unidos por flanges de emenda
Fixação: Grapas de chumbamento

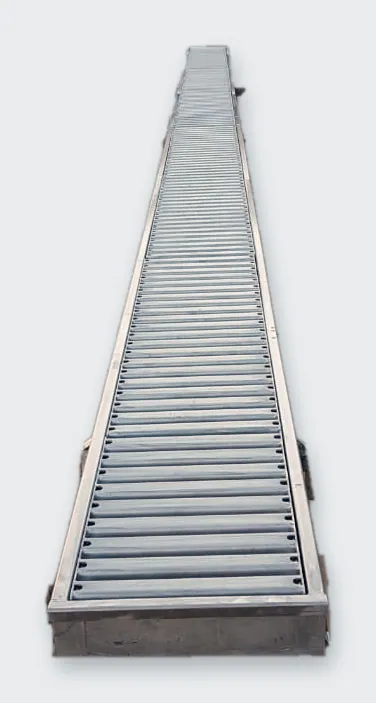

Calha inox com grelha de barras transversais

CALHA COM GRELHA

Maior capacidade de captação

Calha mais larga com grelha de barras removível em módulos. Indicada para áreas que recebem bastante água de uma vez, como lavagem de pisos e equipamentos.

Largura: 180 mm (grelha 146 mm)
Fundo: Caimento de 1% para o ralo
Comprimento: Até 6 m de cada lado do ralo com caimento de 1%
Fixação: Grapas a cada 500 mm, aprox.

Configurações

Arranjos de canaleta e ralo

Em linhaRalo com canaleta dos dois lados.

Um ladoRalo na ponta, com canaleta de um só lado.

Em LDois trechos a 90° chegando ao mesmo ralo.

Em cruzRalo central com quatro trechos.

Como especificar

Informe cada conjunto assim

Descreva da esquerda para a direita: comprimento da canaleta, tipo de ralo e comprimento do outro trecho. Isso agiliza a proposta e evita mal-entendidos.

Em linha4500 mm canaleta + ralo saída vertical + 1500 mm canaleta
Um ladoralo saída lateral + 6000 mm canaleta
Em L3000 mm canaleta + ralo saída vertical + 2500 mm canaleta (a 90°)
Quantidade4 conjuntos: 3000 mm canaleta + ralo saída vertical + 3000 mm canaleta

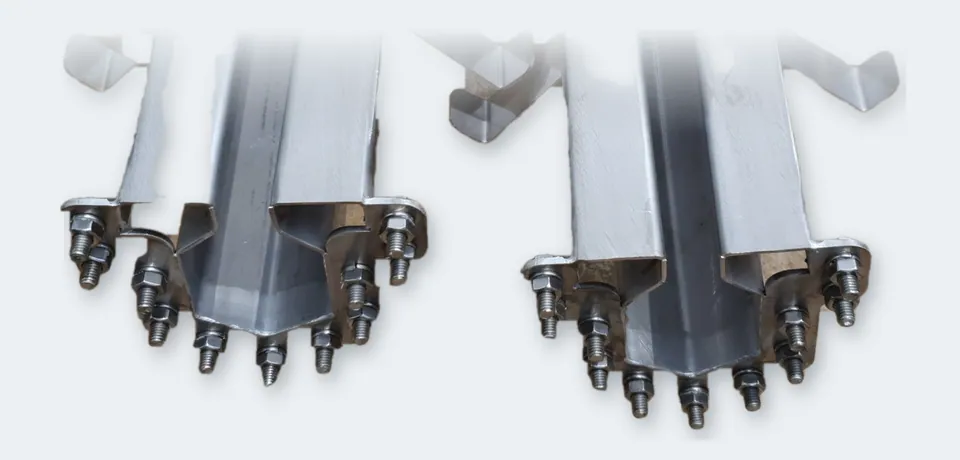

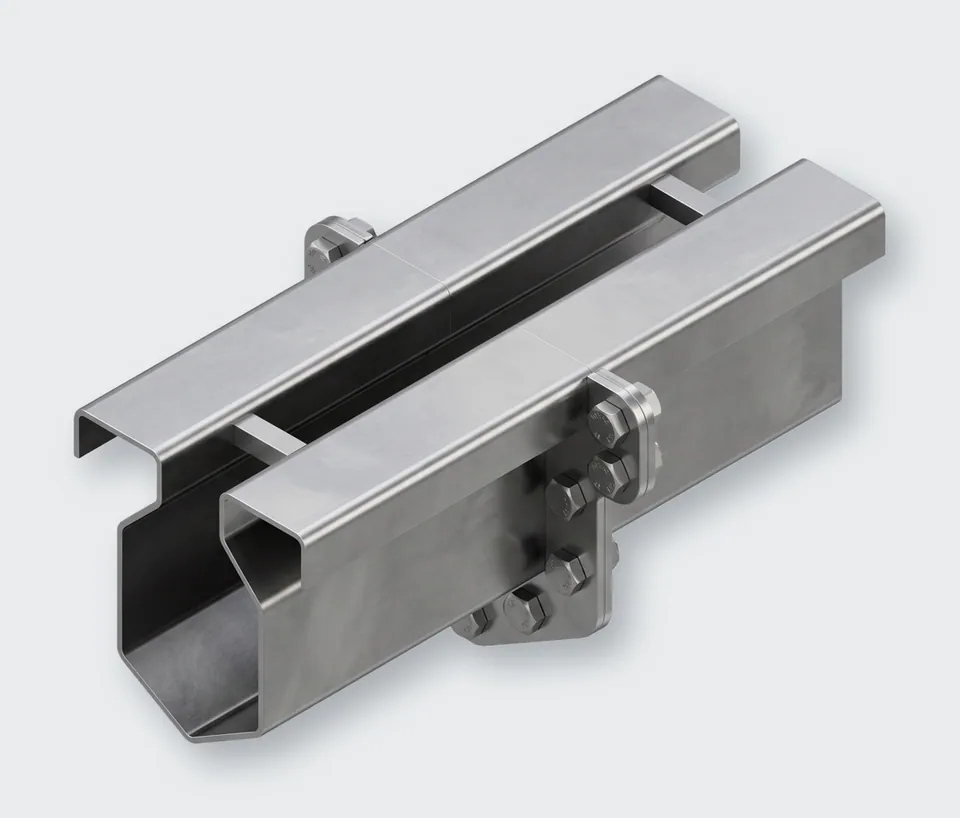

Flanges de emenda

Trechos longos em peças que cabem no caminhão

Canaletas longas são divididas em módulos unidos por flanges aparafusados. As peças viajam em tamanhos práticos de transportar e são unidas na obra com parafusos.

Caimento de 1%: Até 6 m de canaleta de cada lado do ralo
Caimento menor: Trechos mais longos, conforme o projeto

Tem uma área para drenar?

Envie a planta em DWG (ou PDF) ou as medidas aproximadas. Respondemos com a proposta.
